关于BENTLY本特利3500/22M瞬态数据接口产品描述（PDF说明书）：3500/22M瞬态数据接口(TDI)是3500监控系统和兼容软件(系统1状态监控和诊断软件和3500系统配置软件)之间的接口。TDI结合了3500/20机架接口模块(RIM)的功能和TDXnet等通信处理器的数据汇集能力。
TDI位于邻近3500机架电源的插槽中。与M系列显示器(3500/40M3500/42M等)接口持续收集稳态和瞬态动态(波形)数据，并通过以太网链路将此数据传递到主机软件。有关更多信息，请参阅本文档末尾的兼容性部分。
静态数据捕获功能是TDI的标准配置。然而，使用可选的通道启用磁盘将允许TDI捕获动态和高分辨率瞬态数据。TDI集成了3500机架内的通信处理器功能。
虽然TDI提供了整个机架的某些通用功能，但它不是关键监控路径的一部分，对自动机械保护的整体监控系统的适当和正常操作没有影响。每个3500机架需要一个TDI或RIM，它始终占据插槽1(靠近电源供应器)。
350022M动态数据启用磁盘
该磁盘支持TDI将支持的动态数据通道数(即收集波形的能力)。动态数据分为两个层次。稳态点是由于软件命令或al报警事件而收集波形数据的通道，因此支持当前值、预定波形捕获和报警数据捕获。瞬态点提供了一个稳定状态点的所有功能，由于参数变化(如机器速度)，波形收集的额外能力。

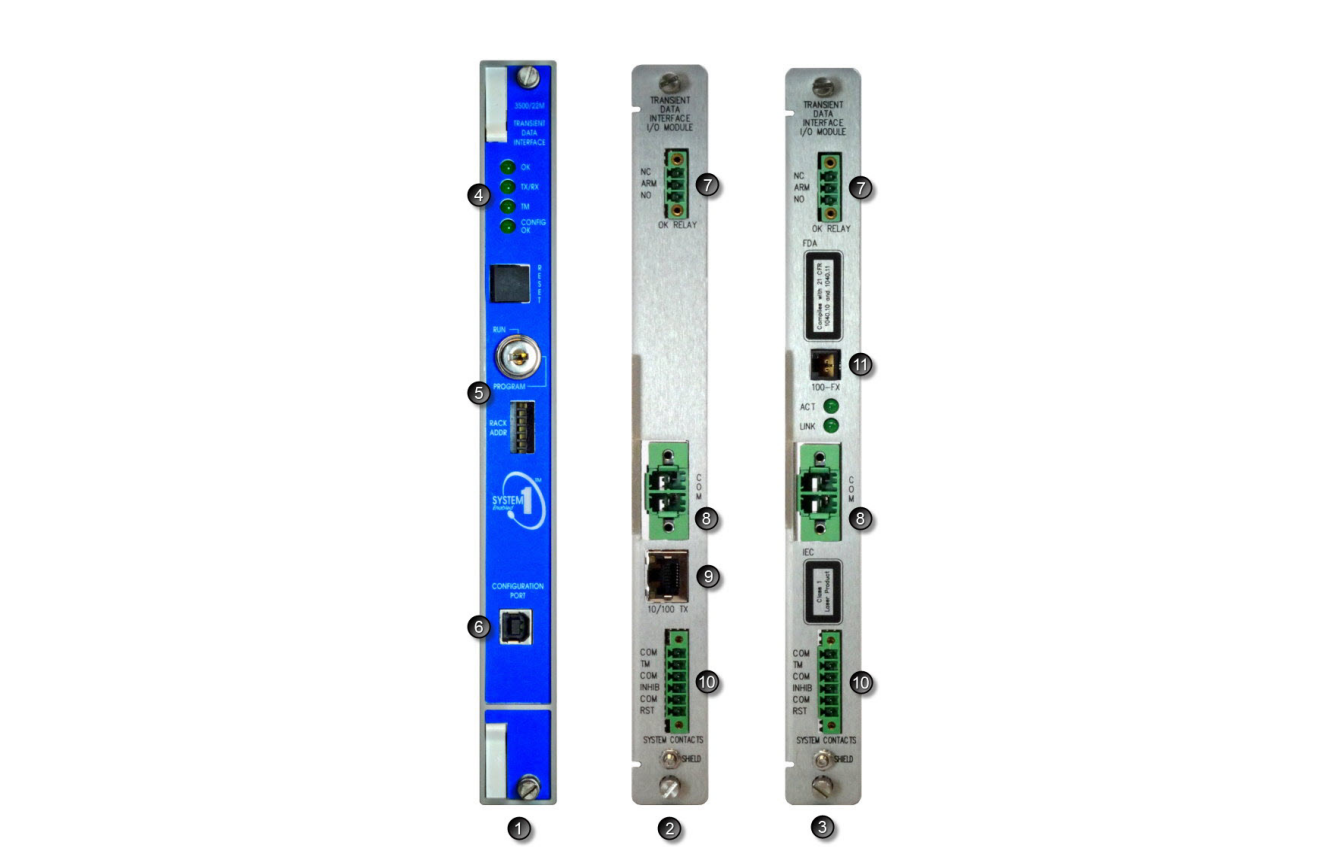

1.主模块2.10Base-T/100BaseTX (铜)以太网输入输出模块
3.100Base-Fx(光纤)以太网输入输出模块
4.LED指示模块的运行状态5.硬件交换机
6用于配置或检索机械数据的USB配置端口
7.0K继电器指示整个机架的OK状态
8.信号共用外部接地端子
9.配置和数据汇集的RJ-45以太网端口
本特利内达华（BENTLY）3500系统全系列型号如下：
3500/15 双电源模块
3500/22M框架接口模块
3500/42M振动位移监测器
3500/32M四通道 继电器模块
3500/40M监测器
3500/25键相模块
3500/33继电器模块
3500/44M监视器
3500/45胀差监测器
3500/46M水力监测仪
3500/64M压力监测器
3500/50M转速计模块
3500/60温度模块
3500/61温度模块
3500/62过程变量监视器
3500/65监控器
3500/70M往复脉冲速度监测器
3500/72M往复杆位置监测器
3500/77M气缸压力监控器
3500/92通信网关
3500/94MVGA 显示器
TK-3E/TK3-2E校验仪
如果您需要详细的技术信息，欢迎与我们联系如果您对如何提出报价或您提出的报价有疑问:请随时与我们联系，我们的客户支持代表将很乐意为您提供帮助。
